Сучасні гідравлічні акумулятори зустрічаються практично в будь-який гідравлічній системі, виконуючи функції демпфірування гідроударів, збереження та віддачі енергії, компенсації витоків і т.п.

Як правило, їх робота надійна і не вимагає частих втручань, особливо якщо гідроакумулятор високої якості.

Проте, іноді потрібно виконувати дозаправку даних пристроїв азотом.

Чим викликана необхідність зарядки азотом

Потреба в такій заправці, або дозаправки, може бути пов'язана зі зміною режиму роботи гідравлічної системи, з заміною мембрани або гумової груші, а також у деяких інших випадках.

Так як же здійснюється процес зарядки азотом гідроакумулятора?

Для цього існують спеціальні заправні пристрої, які принципово відрізняються за своїм принципом дії:

  • Переливного типу
  • Зарядні установки, що працюють за принципом нагнітання газу.

Переливні пристрої

Принцип їх дії базується на перетіканні газу із зони високого тиску (заправний балон з азотом) в зону більш низького тиску - безпосередньо в газову порожнину акумулятора.

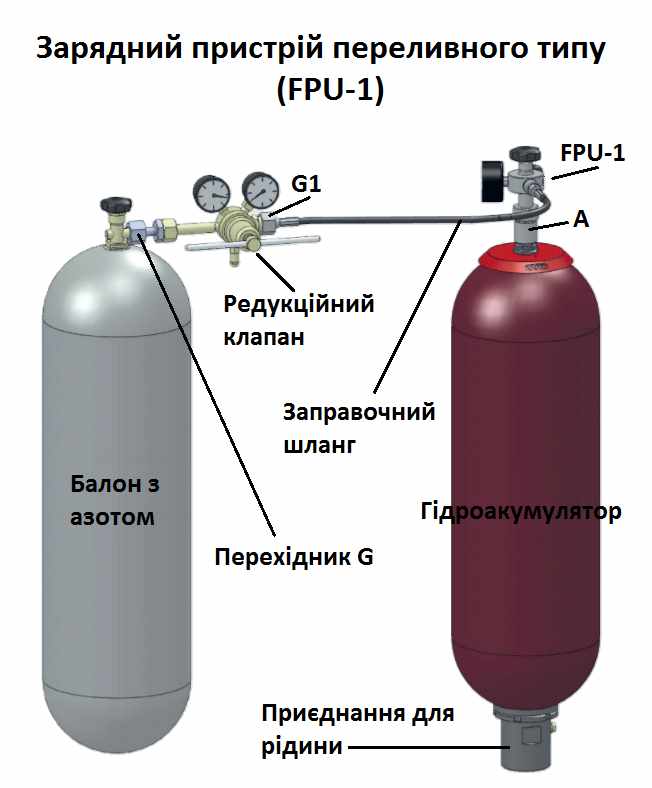

Схема подключения к баллону с азотом и гидроаккумулятору заправочного устройства  FPU-1 переливного типа

Як правило, з їх допомогою можна виконати:

  • Перевірку тиску в акумуляторі (за допомогою вбудованого манометра)
  • Скидання надлишкового тиску (за допомогою спеціального клапана)
  • Дозаправку азотом - для цього потрібен резервуар з газом під високим тиском.

Звісно, такі пристрої повинні мати можливість підключення та з'єднання як з джерелом газу, так і з його наступником (тобто гідроакумулятором).

Зазвичай для цього застосовують спеціальні герметичні гнучкі шланги з перехідниками необхідних розмірів.

Типовим прикладом такого пристрою є портативний зарядний пристрій FPU-1 (до 350 бар) та FPU-2 (до 800 бар) виробництва HYDAC (Німеччина).

Пристрій для заряджання гідроакумулятора азотом FPU-1

Одна з його переваг - це наявність редукційного клапана, що забезпечує плавність при заряджанні невеликих мембранних гідроакумуляторів.

Переваги:

  • Компактність;
  • Простота використання;
  • Мала вага;
  • Низька вартість.

Недоліки:

  • Неможливість виконання заправки до більш високого тиску, ніж у балоні-джерелі;
  • Неможливо вибрати повний обсяг азоту з балона-джерела (тобто залишається вже оплачений, але не використаний азот);
  • Необхідність постійного «ручного» контролю.

Установки нагнітання азоту

Це досить потужні автоматичні пристрої, які здатні практично повністю викачувати газ з балона-джерела за допомогою вакуумних насосів, акумулювати його в собі під високим тиском, а потім - закачувати в приймач (гідроакумулятор).

Типовим прикладом такої установки нагнітання є агрегат виробництва HYDAC N2-Server, який забезпечує автоматичну зарядку до попередньо заданих тисків.

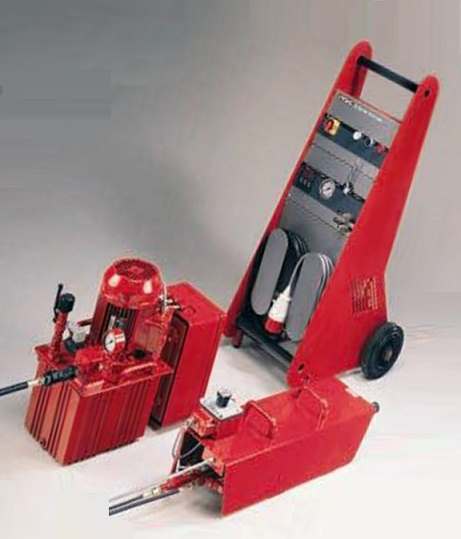

N2 Server - пристрій для автоматичної зарядки гідроакумулятора азотом

Виробляються в різних виконаннях, в тому числі мобільних, що забезпечує зручність в пересуванні при обслуговуванні великої кількості приймачів газу (гідроакумуляторів, акумуляторних станцій і т.д.).

Переваги:

  • Можливість повного викачування газу з балонів з азотом;
  • Можливість зарядки гідроакумуляторів до високих тисків, які значно перевищують тиск у в балонах-джерелах;
  • Автоматична робота - після досягнення заданого тиску процес зарядки припиняється;
  • Зручність обслуговування;
  • Висока продуктивність.

Недоліки:

  • Великі габарити та вага;
  • Висока вартість.

Підсумки

Відповідно, в залежності від типу поставлених завдань і буде залежати те, який тип обладнання варто купувати, та чи варто купувати його взагалі.

Якщо це разова заправка - то простіше знайти спеціалізовану фірму, яка заряджає азотом акумулятори та скористатися її послугами. Якщо ж заправка та перевірка носять періодичний характер, а обсяги невеликі - то економічно доцільним є придбання FPU.

Якщо ж це велике виробництво з великою кількістю гідроакумуляторів - варто розглянути придбання однієї або декількох установок N2-Server.



Автор: гол. фахівець з ІТ Представництва HYDAC в Україні, Полохов Сергій Володимирович
