Автоматичний самопромивний фільтр RF6


Особливістю даних фільтрів зі зворотним промиванням є ізокінетична фільтрація унікальними конічними фільтруючими елементами HYDAC.

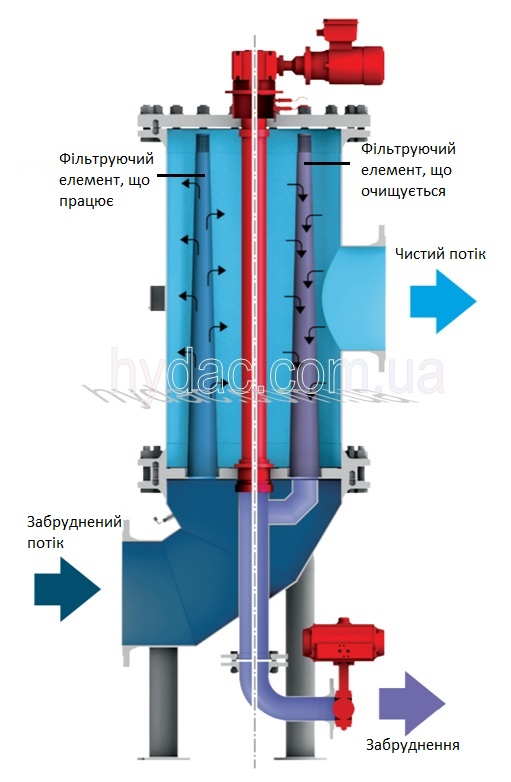

Процес фільтрації у фільтрі водопідготовки RF6 HYDAC

Завдяки цьому перепад тиску, втрати рідини та час циклу повної промивки фільтроелементів - мінімальні, а продуктивність і економічність - високі.

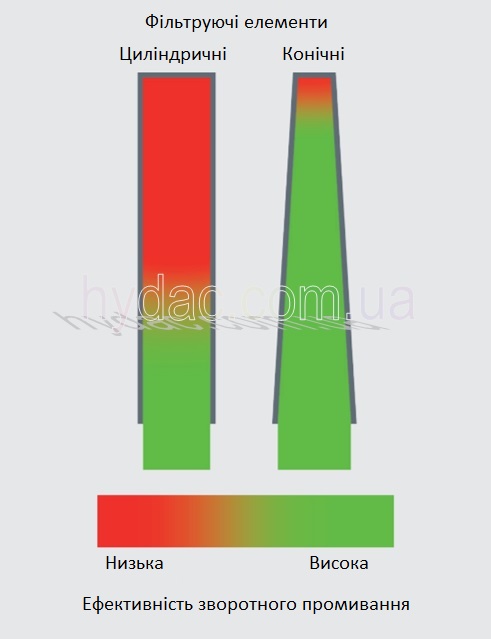

Порівняння ефективності зворотної промивки в циліндричних та конічних фільтруючих елементах

AutoFilt® RF6 - оптимальне рішення для високопродуктивної фільтрації технічної та питної води, а також інших рідин малої в'язкості.

Також фільтри серії AutoFilt® RF6 характеризуються гнучкістю в установці та зручністю в обслуговуванні

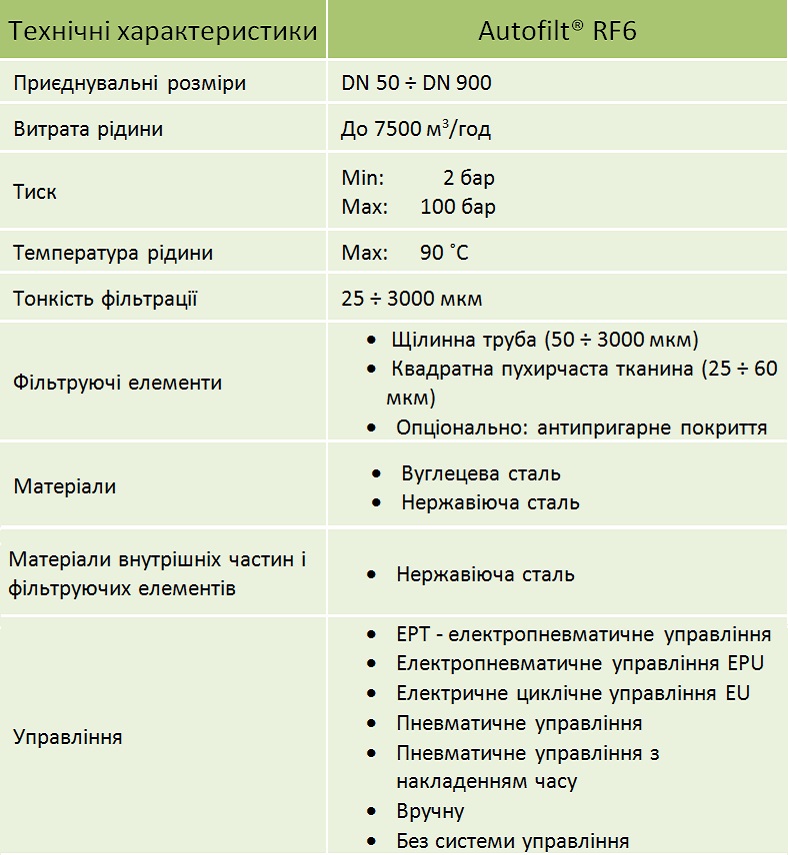

Технічні характеристики самопромивного фільтра RF6, HYDAC (Німеччина)

Принцип дії

1. Фільтрація

Рідина ззовні подається до фільтруючих елементів, а фільтрація виконується в напрямку зсередини - назовні.

Частинки забруднень залишаються з внутрішньої сторони фільтроелементів. При цьому зі збільшенням кількості затриманих частинок, відбувається наростання перепаду тиску між брудною та чистою сторонами фільтроелемента.

Після досягнення перепадом тиску порога спрацьовування відбувається запуск процесу зворотного промивання (самопромиванія).

2. Промивання зворотним потоком

Схема фільтрації і зворотного промивання в самопромивні фільтри RF6

За допомогою редукторного двигуна відбувається переміщення важеля промивання між фільтроелементами, що очищуються.

Після його зупинки під забрудненим елементом, відбувається відкриття клапана зворотного промивання, в результаті чого напрямок потоку рідини через даний фільтроелемент змінює свій напрямок на протилежний (зовні - всередину).

При цьому відбувається змивання всіх забруднень з поверхні фільтруючого елемента в лінію зворотного промивання.

По завершенні очищення фільтруючого елементу відбувається закриття клапана зворотного промивання, а важіль промивання переміститься до наступного забрудненого елементу.

Аналогічно, в ході циклу очищення відбувається повна регенерація (відновлення фільтруючих здібностей) і всіх інших фільтроелементів.

Тут був описаний повністю автоматичний запуск процесу регенерації при перевищенні тиску спрацьовування. Крім того, можна налаштувати запуск періодичного очищення за часом, або невідкладно виконати запуск регенерації натисканням кнопки «TEST».
