Газовые фильтры HYDAC. Технология фильтрации


ПРОБЛЕМАТИКА

В различных отраслях промышленности (нефтехимической, нефтеперерабатывающей, энергетике и т.д.) широко используются различые виды газов — инертный и уплотняющий, промывной и охлаждающий, нагревающий и топливный...

В силу разных причин чистота этих и других газов является далеко не идеальной из-за наличия различных загрязнений и жидкостей, к которым относятся: песок и парафины, ржавчина и продукты износа, конденсаты и масляные туманы всевозможные аэрозоли, пыль и асфальтены и т.д.

Вследствие загрязненности газов значительно повышается износ технологичнеского оборудования, снижается надежность и возрастает риск выхода техники из строя.

РЕШЕНИЕ

Защита дорогостоящего технологического оборудования (систем уплотнения, клапанов, лопастей турбин и т.д.) от негативного воздействия загрязнений позволяет существенно повысить как надежность его функционирования, так и срок службы.

Для решения этих задач HYDAC производит предсепараторы, коалесцентные фильтры и фильтры для улавливания твердых загрязнений.

Предварительная сепарация

В случаях необходимости фильтрации сильнозагрязненных газов, а также при необходимости очистки больших объемов газа, рекомендуется применение так называемых предсепараторов до основной фильтрации.

Их применение позволяет улавливать наиболее крупные загрязнения и капли влаги, значительно разгружая и повышая эффективность фильтрации основного фильтра.

Модели фильтров:

HYDAC производит 2 основных вида циклонных сепараторов:

  • Циклоны - фильтры GCS
  • Каплеуловители - фильтры GDS.

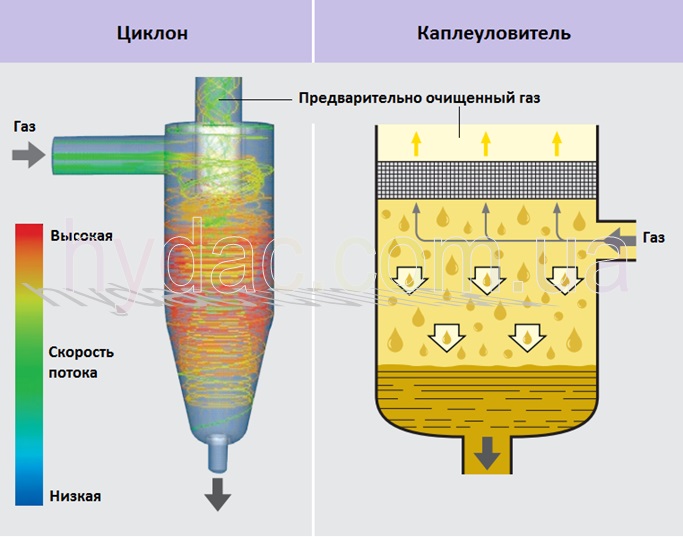

Газовые фильтры-предсепараторы: циклон и каплеуловитель

Принцип работы циклонов основан на действии центробежных сил, вследствие которого наиболее крупные частицы эффективно отделяются из закрученного потока газа.

Функционирование каплеуловителей основано на пропускании газа через специальную каплеулавливающую насадку, при этом часто меняется направление газа, он очищается и выходит их фильтра, а капли, вместе с наиболее крупными механическими загрязнениями, собираются в специальной камере.

См. также автоматический фильтр-циклон ATF.

Фильтрация частиц

Как правило, очистка газов от загрязнений производится с помощью фильтрующих материалов с глубинной фильтрацией. Тем не менее, в ряде некритичных случаев экономически может быть оправдана поверхностная фильтрация.

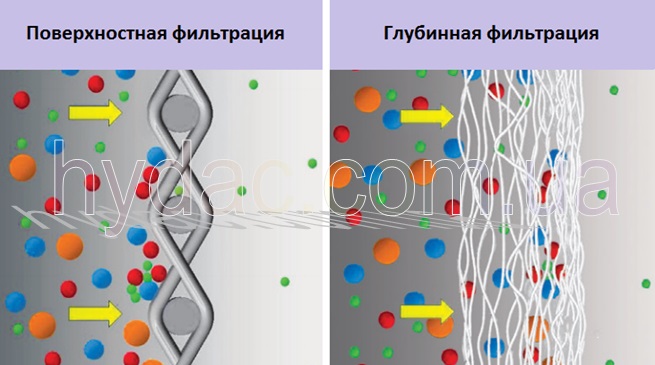

Очистка газа. Различия в глубинной и поверхностной фильтрации

1. Поверхностная фильтрация

В этом случае задержание механических загрязнений происходит исключительно поверхностью фильтрующего материала. По сравнению с глубинной фильтрацией эффективность удержания частиц загрязнений существенно ниже и составляет от 95% до 99%. Фильтрация производится многоразовыми фильтрующими материалами, очистка которых производится по мере необходимости.

2. Глубинная фильтрация

В данном случае частицы поглощаются внутренними слоями фильтрующих материалов, при этом полностью задерживается как минимум 99,5% всех загрязнений указанной тонкости фильтрации. Фильтрующие материалы применяются как многоразового, так и одноразового использования.

Модели фильтров:

  • GFL, GFH, GPF, FGF
  • GF1, GF2, GF3, GF4

Фильтрация с коалесцированием

При коалесцентной очистке газов в фильтрах HYDAC используются исключительно фильтрующие элементы с глубинной фильтрацией.

При этом происходит с высокой эффективностью удаляются из газов как механические примеси, так и влага.

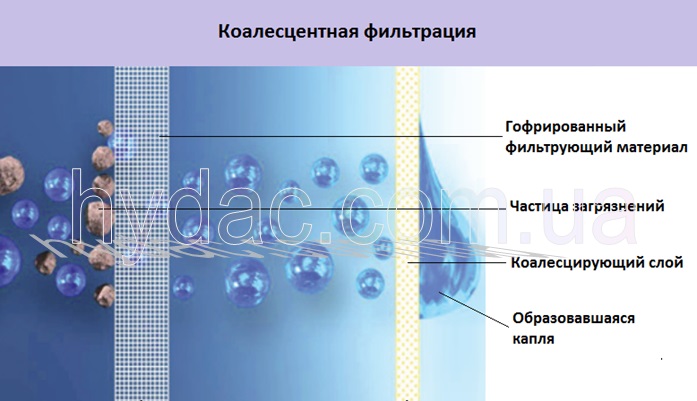

Коалесцентная фильтрация газов

Газ на высокой скорости проходит через волокна фильтроэлемента, при этом капли ударяются и волокна и прилипают к ним (эффект адгезии).

Соприкасаясь друг с другом, капли поглощают друг друга и увеличиваются в размерах, а самые крупные, стекают с обратной стороны фильтрующего материала в специальный резервуар.

Модели фильтров:

  • GCF, GFL, GFH
  • GF1, GF2, GF3, GF4

Правильный расчет фильтров

Наши инженеры всегда готовы помочь Вам подобрать газовый фильтр, исходя из рабочего давления, температуры и состава газа (до 5 компонентов), величины расхода и т.д.

С помощью специальных программ HYDAC выполняется точный расчет потерь давления, далее подбираются фильтрующие элементы с учетом необходимой и допустимой тонкости фильтрации.
