Автоматический самопромывной фильтр RF6


AutoFilt® RF6 - оптимальное решение для высокопроизводительной фильтрации технической и питьевой воды, а также маловязких жидкостей.

Процесс фильтрации в фильтре водоподготовки RF6 HYDAC

Особенностью данных фильтров с обратной промывкой является изокинетическая фильтрация уникальными коническими фильтрующими элементами HYDAC.

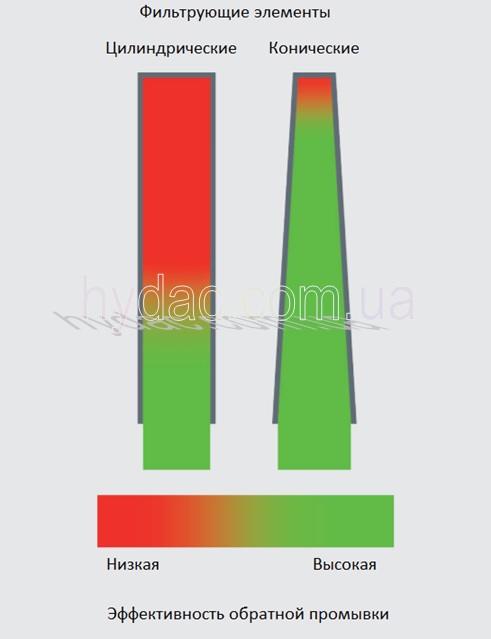

Сравнение эффективности обратной промывки в цилиндрических и конических фильтрующих элементах

Благодаря этому перепад давления, потери жидкости и время цикла полной промывки фильтроэлементов — минимальны, а производительность и экономичность — высокие.

Также фильтры серии AutoFilt® RF6 характеризуются гибкостью в установке и удобством в обслуживании

Технические характеристики самопромывного фильтра RF6, HYDAC (Германия)

Принцип действия

1. Фильтрация

Жидкость извне подается к фильтрующим элементам, фильтрация выполняется в направлении изнутри — наружу.

Частицы загрязнений остаются с внутренней стороны фильтроэлементов. При этом с увеличением количества задержанных частиц происходит нарастание перепада давления между грязной и чистой сторонами фильтроэлемента.

По достижении перепадом давления порога срабатывания происходит запуск процесса обратной промывки (самопромывания).

2. Промывка обратным потоком

Схема фильтрации и обратной промывки в самопромывном фильтре RF6

С помощью редукторного двигателя происходит перемещение рычага промывки между очищаемыми фильтроэлементами.

После его остановки под загрязненным элементом, происходит открытие клапана обратной промывки, в результате чего направление потока жидкости через данный фильтроэлемент меняет свое направление на противоположное (снаружи — внутрь).

При этом происходит смывание всех загрязнений с поверхности фильтрующего элемента в линию обратной промывки.

По завершении очистки фильтрующего элемента происходит закрытие клапана обратной промывки, а рычаг промывки переместится к следующему загрязненному элементу.

Аналогично, в ходе цикла очистки происходит полная регенерация (восстановление фильтрующих способностей) и всех остальных фильтроэлементов.

Здесь был описан полностью автоматический запуск процесса регенерации при превышении давления срабатывания. Кроме того, можно настроить принудительную очистку по времени или выполнить запуск регенерации нажатием кнопки «TEST».

RF6 - самопромывной автоматический фильтр для воды и жидкостей с низкой вязкостью
