Автоматический фильтр RF10


Внешний вид и вид в разрезе автоматического фильтра RF10 HYDAC

Autofilt® RF10 - передовая технология фильтрации с эффектом гидродинамического всасывания от HYDAC.

Обеспечивает надежную и качественную очистку даже в условиях высоких нагрузок и резких скачков уровня загрязненности жидкостей.

Конические фильтрующие элементы обеспечивают тонкость фильтрации 25-3000 мкм и производительность до 3500 куб.м. в час.

Одним из многочисленных достоинств данных фильтров является высокая эффективность обратной промывки при наличии низкого соотношния давлений на входе/выходе и в случае использования линий обратной промывки большой протяженности.

Технические характеристики автоматического фильтра RF10 с эффектом гидродинамического всасывания

Принцип действия

1. Фильтрация

Несмотря на кажущееся практически полное сходство очистки RF10 с процессом регенерации фильтроэлементов в других фильтрах серии Autofilt®, здесь есть определенные отличия.

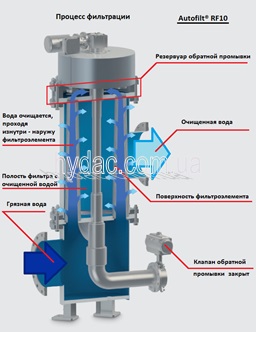

Схема фильтрации в фильтре RF10

К общему можно отнести то, что вода поступает в фильтр к элементам с направлением фильтрации изнутри -> наружу, а затем вода из корпуса фильтра поступает наружу в гидролинию.

К отличительным особенностям можно отнести следующие. В RF10 присутствуют отверстия в верхних частях фильтрующих элементов, через которые в процессе фильтрации загрязненная вода из внутренних полостей фильтроэлементов поступает в резервуар обратной промывки (которого также нет в фильтрах RF4 и RF6).

При этом скорость наполнения данного резервуара тем сильнее, чем выше загрязненность фильтроэлементов и, соответственно, чем выше перепад давления на них.

2. Ощищение обратным потоком - 1 этап

Когда перепад давлений достигнет значения срабатывания, начинается процесс удаления загрязнений. Процесс очистки также может быть запущен по таймеру или нажатием кнопки "TEST"

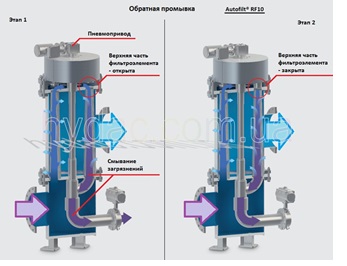

Схема фильтрации в фильтре RF10

Для этого рычаг обратной промывки помещатся редуктором под очищаемый фильтроэлемент.

Далее открывается клапан обратной промывки, а давление внутри фильтроэлемента резко снижается, становясь меньшим, чем в камере с чистой водой и в резервуаре обратной промывки.

В результате этого из камеры обратной промывки вода начинает быстро поступать во внутреннюю часть фильтроэлемента, вымывая оттуда основные загрязнения в линию смыва, а сама загрязненная жидкость начинает сбрасываться в линию обратной промывки.

При этом жидкость из камеры с чистой водой, проходя через щели фильтроэлемента в обратном направлении, также смывает загрязнения. В совокупности все это обеспечивает очень быструю и эффективную очистку от основной части имеющихся загрязнений.

После этого отверстие, соединяющее камеру обратной промывки с внутренней полостью фильтроэлемента, закрывается.

3. Ощищение обратным потоком - 2 этап

Вода начинает более интенсивно поступать в обратном направлении (по отношению к фильтрации) в фильтрующий элемент, полностью смывая остаточные загрязнения, не удаленные в процессе первого этапа.

По завершении данного процесса клапан обратной промывки закрывается, рычаг промывки убирается с данного фильтроэлемента, а только что очищенный фильтроэлемент начинает штатный процесс фильтрации.

Такая двухступенчатая фильтрация обеспечивает более короткий промывочный цикл и более эффективную очистку по сравнению с "классической" промывкой обратным потоком в один этап.

RF10 - самопромывной автоматический фильтр для воды и жидкостей с низкой вязкостью
